產品詳情
1．設備名稱及用途：
1．1設備名稱：CJW－9000管端微機控制熒光磁粉探傷機
1．2：鋼管、油管管端。
1．3產品方案
（一）、產品標準
（1） 美國石油學會標準API SPEC 5D鉆桿規范；
（2） 美國石油學會標準API SPEC 5CT套管和油管規范；
（3） 石油行業標準SY／T6194套管和油管技術規范；
（二）、產品規格
1．4檢測要求：檢查管端內、外表面和近表面因鑄造、鍛造、機加工和疲勞而引起的裂痕等細微缺陷。
1．3規格：探傷長度350mm以內。
2．設備配置、技術參數及功能
（一）本機設計制定標準
<<磁粉檢測>>JB/T8290—2011《磁粉探傷機》。
（二）設備能力
運轉時間：大于560小時/月。
節拍：15-25秒/件

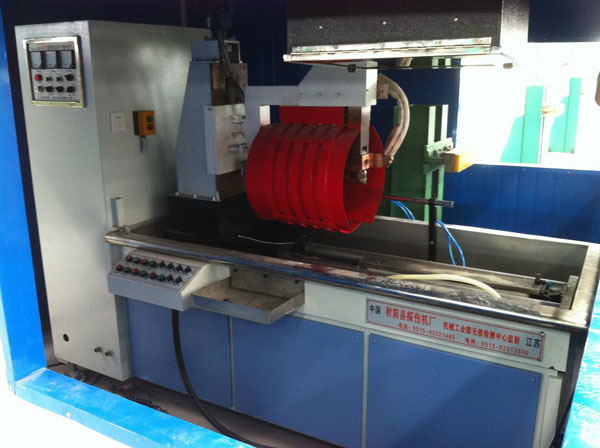

（三）設備組成（如附圖）
電源控制柜（包括 ：操作站、控制主板和主電源板等 ）
磁化裝置(包括:縱向磁化器、周向磁化器、線圈自動伸出機構周向磁化器、磁化頭氣氣缸送進機構等)
控制系統（歐姆龍PLC）
磁懸液噴灑系統
固定LED紫外燈系統和手提LED紫外燈
暗室系統
自動退磁系統
上料及送料裝置 （用戶自備）
（四）主要技術指標：
輸入電源：三相四線 380V±10% 50Hz，350A。
暫載率：20%。
周向磁化電流：AC 0—9000A（有效值），連續可調(帶斷電相位控制)。
縱向磁化磁勢：AC：0－24000AT（有效值），連續可調(帶斷電相位控制)。
退磁方式：衰減式自動退磁。
退磁效果：剩磁≤3Gs。
退磁時間：≤3s。
磁化方式：單周向磁化，單縱向磁化和復合磁化。（內孔用磁軛感應法探傷）
磁化線圈：移動線圈內徑 400mm，采用氣缸送出，氣缸行程350mm。
磁化頭氣動移動行程：350mm。
轉動：由擺線針輪減速機實現，以保證全方位磁化和觀察，n=5—10rpm。
紫外線強度：工件表面離紫外燈泡380mm處強度≥4000uw/cm2。
氣源氣壓： 0.4—0.8MP。
